Коническо-цилиндрические

Коническо-цилиндрические редукторы

Предлагаем купить коническо-цилиндрические редукторы с стандартной и универсальной конструкцией.

Редукторы коническо-цилиндрические двухступенчатые КЦ1-200, КЦ1-250, КЦ1-300, КЦ1-400, КЦ1-500

Редукторы коническо-цилиндрические двухступенчатые предназначены для использования в изделиях подъемно-транспортного оборудования, а также для ремонтно-эксплуатационных нужд действующего оборудования.
Предназначены для эксплуатации в микроклиматических районах с умеренным (климатическое исполнение У), а также сухим и влажным тропическим (Т) климатом и категории размещения 2 по ГОСТ 15150 в следующих условиях: нагрузка постоянная или переменная, одного направления и реверсивная; работа постоянная с периодическими остановками; вращение валов в любую сторону.
Редукторы серии КЦ рассчитаны на непрерывный продолжительный режим работы при 600, 1000,1500 оборотов в минуту входного вала. При работе с другими числами оборотов мощность редуктора находиться путем интерполяции.

Основные технические характеристики

Наименование технических характеристикКЦ1-200КЦ1-250КЦ1-300КЦ1-400КЦ1-500
Передаточные числа6,310142028
Допускаемая консольная нагрузка на тихоходном валу, Н51007000120001800025000
Номинальный крутящий момент на выходном валу, Н.м5201200210053009000
КПД0,940,940,940,940,94
Масса, кг1863914749801740

Габаритные и присоединительные размеры

Типоразмер Awт A A1 B H H1 h h1 L L1 L2 L3 L4 d п
КЦ1-200 200 375 250 300 435 225 20 900 480 85 460 247 17 4
КЦ1-250 250 480 325 375 515 265 25 1170 600 120 625 320 22 4
КЦ1-300 300 545 350 450 607 315 25 1275 680 120 625 385 22 6
КЦ1-400 400 810 450 526 705 320 35 95 1705 930 212 848 452 26 8
КЦ1-500 500 990 550 630 877 400 40 100 2085 1160 250 1030 544 33 8

Выходные валы выполняются с цилиндрическим концом (форма Ц) по всем вариантам сборки либо с зубчатым венцом на выступающем конце вала (форма М) – только по вариантам сборки 41 и 42.

Размеры концов валов редукторов

Типоразмер быстроходный вал (конический) тихоходный вал (цилиндр.)
d d1 l l1 b t d2 l2 b1 t1
КЦ1-200 40 М24х2,0 110 82 10 20,9 45 80 14 48,5
КЦ1-250 50 М36х3,0 110 82 12 26 55 110 16 59
КЦ1-300 50 М36х3,0 110 82 12 26 70 140 20 74,5
КЦ1-400 60 М42х3,0 140 105 16 31,4 90 170 25 95
КЦ1-500 90 М64х4,0 170 130 22 46,8 110 210 28 116

Выходной вал редуктора в виде полумуфты

Типоразмер b d d1 L l l1 Зацепление
m z
КЦ1-200 20 126 80 219 14 45 3 40
КЦ1-250 25 150 90 267 14 48 3 48
КЦ1-300 25 174 110 325 14 55 3 56
КЦ1-400 35 232 140 370 14 60 4 56
КЦ1-500 35 232 140 422 14 60 4 56

Варианты сборки

Условное обозначение редуктора при заказе:

Редуктор КЦ1 — 400 — 28 — 41 — Ц — У3, где:
·         КЦ1 — Тип редуктора;
·         400 — Межосевое расстояние, мм;
·         28 — Передаточное число;
·         41 — Схема сборки;
·         Ц — Исполнение конца тихоходного вала;
·         У3 — Климатическое исполнение и категория размещения по ГОСТ 15150-69.
Примечание: исполнение конца тихоходного вала может быть цилиндрическим — Ц или в виде части зубчатой муфты — М.

Редукторы коническо-цилиндрические трехступенчатые КЦ2-500, КЦ2-750, КЦ2-1000, КЦ2-1300

Используются в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения.

Основные технические характеристики

Типоразмер редуктора Передаточное число u Мт, Н*м Масса редуктора, кг Aw1 Aw2
КЦ2-500 28,45,71, 112, 180 2300 420 300 200
КЦ2-750 7000 1240 450 300
КЦ2-1000 16500 2650 600 400
КЦ2-1300 37500 5110 800 500

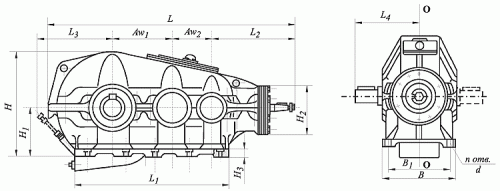

Габаритные и присоединительные размеры

Типоразмер редуктора L L1 L2 L3 L4 B B1 H H1 H2 H3 d П
КЦ2-500 1300 830 460 400 327 350 300 600 315 180 25 22 6
КЦ2-750 1883 1260 625 525 464 550 470 765 335 240 35 33 10
КЦ2-1000 2482 1700 848 645 615 690 600 956 400 320 40 33 10
КЦ2-1300 3168 2200 1030 820 790 850 740 1272 530 340 50 39 10

Размеры концов валов

Типоразмер быстроходный вал (конический) тихоходный вал (цилиндр.)
d d1 l l1 b t d2 l2 b1 t1
КЦ2-500 40 М24х2,0 110 82 10 20,9 70 140 20 74,5
КЦ2-750 50 М36х3,0 110 82 12 26 90 170 25 95
КЦ2-1000 60 М42х3,0 140 105 16 31,4 130 250 32 137
КЦ2-1300 90 М64х4,0 170 130 22 46,8 190 350 45 200

Выходной вал редуктора в виде зубчатой полумуфты

Редуктор b d d1 L l l1 Зацепление
m z
КЦ2-500 25 174 110 270 14 55 3 56
КЦ2-750 35 232 140 382 14 60 4 56
КЦ2-1000 35 288 180 481 20 75 6 46
КЦ2-1300 40 348 215 605 25 85 6 56

Схемы сборки редукторов

Редукторы выполняются по одному из следующих вариантов сборки с номинальными передаточными числами 180, 112, 71, 45, 28


Выходные валы выполняются с цилиндрическими концами (форма Ц) по всем вариантам сборки и с зубчатым венцом (форма М) на выступающем конце вала только для вариантов сборки 41 и 42.

Условное обозначение редуктора при заказе:

Редуктор КЦ2 — 750 — 180 — 42 — Ц — У3
КЦ2 — Тип редуктора;
750 — Межосевое расстояние, мм;
180 — Передаточное число;
42 — Схема сборки;
Ц — Исполнение конца тихоходного вала;
У3 — Климатическое исполнение и категория размещения по ГОСТ 15150-69.
