Цилиндрические мотор-редукторы

Предлагаем купить цилиндрические мотор-редукторы:

• цилиндрический мотор редуктор
• плоский цилиндрический мотор редуктор
• мотор редуктор цилиндрический соосный
• мотор редуктор цилиндрический двухступенчатый

Мотор редуктор 1МЦ2С-63 имеет следующие технические характеристики:

Номинальная частота вращения выходного вала, об/мин	Номинальный крутящий момент на тихоходном валу, Н•м	Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца тихоходного вала, Н	Масса мотор-редуктора, без смазки, не более, кг	Типоразмер двигателя	Мощность двигателя, кВт	Частота вращения двигателя, об/мин	КПД мотор-редуктора, % не менее
28	175	3300	21	АИР71В6РЗ	0,55	1000	66
31,5	162	3200	27	АИР80В8РЗ	0,55	750	62
35,5	140	3000	21	АИР71В6РЗ	0,55	1000	66
35,5	190	3500	27	АИР80А6РЗ	0,75	1000	68
40	123	2800	21	АИР71В6РЗ	0,55	1000	66
40	168	3200	27	АИР80А6РЗ	0,75	1000	68
45	113	2600	21	АИР71В6РЗ	0,55	1000	66
45	154	3100	27	АИР80А6РЗ	0,75	1000	68
50	140	3000	27	АИР80А6РЗ	0,75	1000	68
50	102	2500	21	АИР71В6РЗ	0,55	1000	66
50	206	3600	27	АИР80А6РЗ	1,1	1000	72
56	96	2400	21	АИР71А4РЗ	0,55	1500	72
56	140	3000	21	АИР71В4РЗ	0,75	1500	73
56	206	3400	27	АИР80А4РЗ	1,1	1500	73
63	81	2200	21	АИР71А4РЗ	0,55	1500	72
63	113	2600	21	АИР71В4РЗ	0,75	1500	73
63	162	3200	27	АИР80А4РЗ	1,1	1500	73
71	75	2100	21	АИР71А4РЗ	0,55	1500	72
71	105	2600	21	АИР71В4РЗ	0,75	1500	73
71	148	3000	27	АИР80А4РЗ	1,1	1500	73
80	65	2000	21	АИР71А4РЗ	0,55	1500	72
80	89	2300	21	АИР71В4РЗ	0,75	1500	73
80	128	2800	27	АИР80А4РЗ	1,1	1500	73
80	174	3300	27	АИР80В4РЗ	1,5	1500	75
90	57	1800	21	АИР71А4РЗ	0,55	1500	72
90	78	2200	21	АИР71В4РЗ	0,75	1500	73
90	112	2600	27	АИР80А4РЗ	1,1	1500	73
90	153	3100	27	АИР80В4РЗ	1,5	1500	75
100	51	1800	21	АИР71А4РЗ	0,55	1500	72
100	71	2100	21	АИР71В4РЗ	0,75	1500	73
100	102	2500	27	АИР80А4РЗ	1,1	1500	73
100	138	2900	27	АИР80В4РЗ	1,5	1500	75
112	47	1700	21	АИР71А4РЗ	0,55	1500	72
112	65	2000	21	АИР71В4РЗ	0,75	1500	73
112	92	2300	27	АИР80А4РЗ	1,1	1500	73
112	128	2400	27	АИР80В4РЗ	1,5	1500	75
112	187	3400	32	АИР90А4РЗ	2,2	1500	78

Номинальная частота вращения выходного вала, об/мин	Номинальный крутящий момент на тихоходном валу, Н•м	Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца тихоходного вала, Н	Масса мотор-редуктора, без смазки, не более, кг	Типоразмер электродвигателя	Мощность, кВт	Частота вращения, об/мин	КПД мотор-редуктора, % не менее
125	43	1600	21	АИР71А4РЗ	0,55	1500	72
125	59	1900	21	АИР71В4РЗ	0,75	1500	73
125	84	2300	27	АИР80А4РЗ	1,1	1500	73
125	114	2600	27	АИР80В4РЗ	1,5	1500	75
125	159	3100	27	АИР80В2РЗ	2,2	3000	80
140	37	1500	21	АИР71А4РЗ	0,55	1500	72
140	52	1800	21	АИР71В4РЗ	0,75	1500	73
140	73	2100	27	АИР80А4РЗ	1,1	1500	73
140	101	2500	27	АИР80В4РЗ	1,5	1500	75
140	149	3100	27	АИР80В2РЗ	2,2	3000	80

мотор-редуктор 1МЦ2С — 80

Номинальная частота вращения выходного вала, об/мин	Номинальный крутящий момент на тихоходном валу, Н•м	Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца тихоходного вала, Н	Масса мотор-редуктора, без смазки, не более, кг	Типоразмер электродвигателя	Мощность, кВт	Частота вращения, об/мин	КПД мотор-редуктора, % не менее
28	250	4000	36	AИP90LA8P3	0,75	750	72
28	368	4800	40	AИP90LB8P3	1,1	750	74
31,5	220	3700	36	AИP90LA8P3	0,75	750	72
31,5	325	4500	40	AИP90LB8P3		750	74
35,5	292	4300	40	AИP90LB8P3	1,1	750	74
35,5	368	4800	37	AИP90L6P3	1,5	1000	73
40	252	4000	40	АИР90LВ8РЗ	1,1	750	74
40	345	4600	37	AИP90L6H3	1,5	1000	73
45	230	3800	40	АИР90LВ8РЗ	1,1	750	74
45	304	4400	37	AИP90L6P3	1,5	1000	73
50	210	3600	40	АИР90LВ8РЗ	1,1	750	74
50	280	4200	37	AИP90L6BP3	1,5	1000	73
50	408	5000	46	AИP100L6P3	2,2	1000	78
56	24	3900	37	AHP90L6P3	1,5	1000	73
56	366	4800	36	AИP90L4P3	2,2	1500	78
56	366	4800	46	AИP100L6P3	2,2	1000	78
63	210	3600	37	AИP90L6P3	1,5	1000	73
63	308	4400	46	АИР100L6РЗ	2,2	1000	78
71	190	3400	37	АИР90L6РЗ	1,5	1000	73
71	303	4300	36	AИP90L4P3	2,2	1500	78
71	303	4300	46	АИР100L6РЗ	2,2	1000	78
71	393	5000	41	AИP100S4P3	3	1500	79
80	250	4000	36	AИP90L4P3	2,2	1500	78
80	250	4000	46	АИР100L6РЗ	2,2	1000	78
80	340	4600	41	AИP100S4P3	3	1500	79
90	228	3800	36	AИP90L4P3	2,2	1500	78
90	228	3800	46	АИР100L6РЗ	2,2	1000	78
90	310	4200	41	AИP100S4P3	3	1500	79
100	210	3600	36	AИP90L4P3	2,2	1500	78
100	210	3600	46	АИР100L6РЗ	2,2	1000	78
100	280	4200	41	AИP100S4P3	3	1500	79
112	185	3400	36	AИP90L4P3	2,2	1500	78
112	250	4000	41	AИP100S4P3	3	1500	79
112	332	4600	47	AИP100L4P3	4	1500	82
140	256	4000	47	АИР100L4РЗ	4	1500	82
140	302	4800	51	АИР100L2РЗ	5,5	3000	85

мотор-редуктор 1МЦ2С — 100

Номинальная частота вращения выходного вала, об/мин	Номинальный крутящий момент на тихоходном валу, Н•м	Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца тихоходного вала, Н	Масса мотор-редуктора, без смазки, не более, кг	Типоразмер электродвигателя	Мощность, кВт	Частота вращения, об/мин	КПД мотор-редуктора, % не менее
28	445	5300	79	AИP100L8P3	1,5	1000	71
28	655	6400	81	AИP100L6P3	2,2	1000	77
31,5	440	5200	79	AИP100L8P3	1,5	1000	71
35,5	555	6000	81	AИP100L6P3	2,2	1000	77
35,5	710	6700	100	АИРМ112МА6РЗ	3	1000	77
40	519	5700	81	АИР100L6РЗ	2,2	1000	77
40	705	6600	100	АИРМ112МА6РЗ	3	1000	77
45	440	5300	81	AИP100L6P3	2,2	1000	77
45	595	6100	74	AИP100S4P3	3	1500	78
50	538	5800	100	АИРМ112МА6РЗ	3	1000	77
50	717	6700	104	АИРМ112МВ6РЗ	4	1500	79
56	505	5700	74	AИP100S4P3	3	1500	78
56	675	6500	81	AИP100L4P3	4	1500	82
63	443	5200	74	AИP100S4P3	3	1500	78
63	577	6000	81	AИP100L4P3	4	1500	82
63	794	7000	99	АИРМ112М4РЗ	5,5	1500	83
71	535	5800	81	AИP100L4P3	4	1500	82
71	710	6700	99	АИРМ112М4РЗ	5,5	1500	83
80	475	5400	81	АИР100L4РЗ	4	1500	82
80	654	6400	99	АИРМ112М4РЗ	5,5	1500	83
90	405	5100	81	АИР100L4РЗ	4	1500	82
90	545	5900	99	АИРМ112М4РЗ	5,5	1500	83
100	387	4900	81	AИP100L4P3	4	1500	82
100	532	5700	99	АИРМ112М4РЗ	5,5	1500	83
100	744	6800	100	АИРМ112М2РЗ	7,5	3000	85
112	450	5400	99	АИРМ112М4РЗ	5,5	1500	83
112	620	6300	100	АИРМ112М2РЗ	7,5	3000	85
125	375	4800	99	АИРМ112М4РЗ	5,5	1500	83
125	537	5800	100	АИРМ112М2РЗ	7,5	3000	85
140	490	5600	100	АИРМ112М2РЗ	7,5	3000	85

мотор редуктор 1МЦ2С — 125

Номинальная частота вращения выходного вала, об/мин	Номинальный крутящий момент на тихоходном валу, Н•м	Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца тихоходного вала, Н	Масса мотор-редуктора, без смазки, не более, кг	Типоразмер электродвигателя	Мощность, кВт	Частота вращения, об/мин	КПД мотор-редуктора, % не менее
28	935	7700	122	АИРМ112МА6РЗ	3	1000	77
28	1245	8800	126	АИРМ112МВ6РЗ	4	1000	79
31,5	870	7400	122	АИРМ112МА6РЗ	3	1000	77
31,5	1160	8500	126	АИРМ112МВ6РЗ	4	1000	79
35,5	975	7800	126	АИРМ112МВ6РЗ	4	1000	79
35,5	1340	9200	148	AИPM132S6P3	5,5	1000	83
40	910	7500	126	АИРМ112МВ6РЗ	4	1000	79
40	1250	8800	148	AИPM132S6P3	5,5	1000	83
45	780	700	126	AИPM112MB6P3	4	1000	79
45	1120	8400	127	АИРМ112М4РЗ	5,5	1500	83
50	735	6800	126	АИРМ112МВ6РЗ	4	1000	79
50	1045	8100	127	АИРМ112М4РЗ	5,5	1500	83
56	880	7400	127	АИРМ112М4РЗ	5,5	1500	83
56	880	7400	148	AИPM132S6P3	5,5	1000	83
56	1200	8700	151	AИPM132S4P3	7,5	1500	84
63	850	7300	148	AИPM132S6P3	5,5	1000	83
63	1160	8500	151	AИPM132S4P3	7,5	1500	84
71	960	7800	151	AИPM132S4P3	7,5	1500	84
71	1410	9400	166	АИРМ132М4РЗ	11	1500	85
80	900	7500	151	AИPM132S4P3	7,5	1500	84
80	1325	9100	166	АИРМ132М4РЗ	11	1500	85
90	775	7000	151	AИPM132S4P3	7,5	1500	84
90	1140	8500	166	АИРМ132М4РЗ	11	1500	85
100	1040	8100	166	АИРМ132М4РЗ	11	1500	85
100	1410	9400	206	AИPM160S4P3	15	1500	84
112	895	7500	166	АИРМ132М4РЗ	11	1500	85
112	1210	8700	206	AИPM160S4P3	15	1500	84
125	815	7100	166	АИРМ 132М4РЗ	11	1500	85
125	1105	8300	206	AИPM160S4P3	15	1500	84
140	704	6600	166	АИРМ132М4РЗ	11	1500	85
140	940	7700	206	AИPM160S4P3	15	1500	84
140	1165	8600	228	АИРМ160М4РЗ	18,5	1500	86

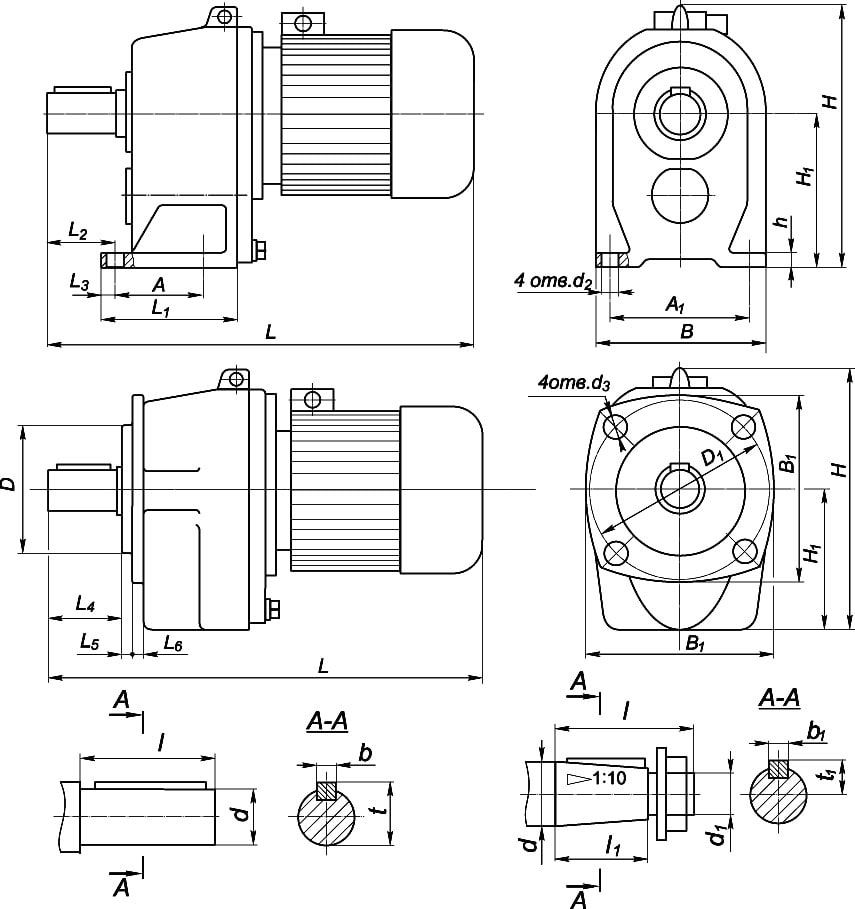

Габаритные и присоединительные размеры мотор-редукторов цилиндрических 1мц2с:

Обозначение мотор-редуктора	А	А1	B	B1	D	D1	H	L	H1	L1	L2	L3	L4
1МЦ2С — 63	110	150	185	230	180	215	288	544	140	160	48	15	65
1МЦ2С — 80	115	180	225	250	200	240	333	624	170	175	75	22	82
1МЦ2С — 100	130	210	255	270	230	275	400	700	212	195	102	20	120
1МЦ2С — 125	160	280	335	360	300	350	530	913	265	235	105	25	120
—
Обозначение мотор-редуктора	L5	L6	h	d	d1	d2	d3	l	l1	b	b1	t	t1
редуктор 1МЦ2С — 63	7	12	16	28	М16	12	14	60	42	8	5	31	15
редуктор 1МЦ2С — 80	7	14	18	35	М20	15	14	80	58	10	6	38	18,6
редуктор 1МЦ2С — 100	5	15	22	45	—	15	14	110	—	14	—	49	—
редуктор 1МЦ2С — 125	5	20	28	55	М36	19	18	110	82	16	14	59	29

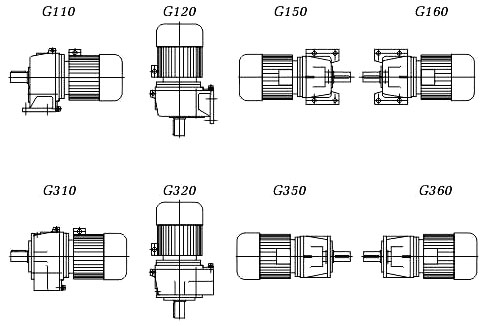

Конструктивное исполнение редуктора 4МЦ2С  по способу монтажа

Условное обозначение мотор редуктора 1МЦ2С

1МЦ2С-80-45-1,5-G110-Ц-У3-380В, где:
1МЦ2С — тип мотор-редуктора;
80 — межосевое расстояние, мм;
45 — номинальная частота вращения выходного вала, об/мин;
1,5 — мощность комплектующего электродвигателя, кВт;
G110 — конструктивное исполнение по способу монтажа;
Ц — вариант исполнения выходного вала;
У3 — климатическое исполнение;
380В— номинальное напряжение сети переменного тока.

Промышленная компания «Авикпром» существует на рынке приводной техники с 1998 года, мы одни из первых предприятий в независимой Украине, кто освоил серийный выпуск редукторов и мотор-редукторов. Наш опыт производства цилиндрических редукторов самых различных типов более 20 лет. Мы сможем подобрать оптимальный электродвигатель на мотор-редуктор либо установим Ваш.

Для приобретения мотор-редуктора нужного вида и типа Вам достаточно связаться с нашими консультантами, которые предоставят профессиональную и компетентную информацию по любому виду мотор-редуктора и помогут выбрать технику именно для Вас.
